重機や風力タービンの回転運動に旋回リングが重要なのはなぜですか?

重機の世界には、巨大な負荷の下での回転を可能にする部品、つまり旋回輪があります。ターンテーブル ベアリングとも呼ばれるこの大型ベアリングは、軸力、半径方向力、転倒モーメントを同時に処理するため、掘削機、クレーン、風力タービン、高所作業車などの機器に不可欠です。私たちは、回転リングから華西、その設計原理、材料要件、建設から再生可能エネルギーに至るまでの業界でそれが果たす重要な役割を探ります。また、製造能力、品質システム、認証などにも注目します。華西この要求の厳しい分野において信頼できるサプライヤーです。

重工業を動かし続ける「ジョイント」

巨大な風力タービンが風に向かってブレードを回転させているところを想像してください。あるいは、そびえ立つクレーンがブームを回転させて重い荷物を持ち上げます。あるいは、腕を振って地面を掘る掘削機。これらの各機械には、回転を可能にする単一のコンポーネント、つまり旋回リングがあります。 「マシンジョイント」とも呼ばれるこの大型ベアリングは、回転する上部構造を静止した下部構造に接続し、滑らかで制御された動きを可能にしながら、巨大な力を伝達します。

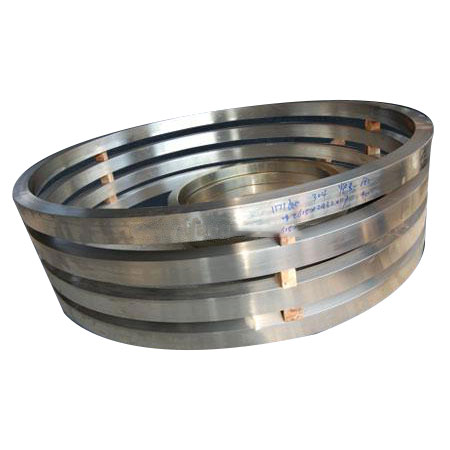

旋回リングは普通のベアリングではありません。通常、直径は 0.4 ～ 10 メートルと大きく、標準のベアリングを破壊するような複合荷重に耐える必要があります。これらの荷重には、軸方向の力 (垂直方向の重量)、半径方向の力 (水平方向の押し引き)、および転倒モーメント (傾斜力) が含まれます。転動体、軌道、および多くの場合一体化されたギア歯を備えた旋回リングの設計により、正確な回転制御を維持しながらこれらの負荷を支えることができます。

江陰華西フランジ有限公司江蘇華西グループの子会社である同社は、1984 年からリング型鍛造品と完成品フランジを製造しています。同社は年間 35,000 トンのリング型鍛造品と 25,000 トンの完成品フランジと管継手を生産しており、10,000 以上の仕様があります。彼らの回転リング製品はステンレス鋼、炭素鋼、合金鋼、二相鋼で作られており、28 か国に輸出されています。この記事では、Huaxi を旋回リング市場で重要なプレーヤーにする特徴、製造プロセス、および用途について説明します。

技術仕様

以下は、主な特徴と機能の概要です。回転リングからの製品華西.

旋回リングと通常のベアリングの違いは何ですか?

回転リングの価値を理解するには、回転リングが満たさなければならない固有の要求に注目することが役立ちます。

総合耐荷重

旋回リングは、標準的なベアリングをすぐに破壊してしまうような力の組み合わせに対処できるように設計されています。クレーンでは、荷物とブームの重量により、大きな転倒モーメントが発生します。風力タービンでは、ナセルとブレードの重量によって軸方向の荷重が発生し、風力によってラジアル荷重と傾斜荷重が発生します。大径の軌道と複数列の転動体を備えた旋回リングの堅牢な設計により、これらの力が効果的に分散されます。

大口径、コンパクトな高さ

旋回リングは、高さに比べて直径が大きいことが特徴です。この「板状」の形状により、機械の上部構造と下部構造の間に直接取り付けることができ、必要な耐荷重を確保しながらスペースを節約できます。直径は用途に応じて 200mm から 10,000mm 以上の範囲にあります。

統合されたギアの歯

多くの旋回リングには内輪または外輪に歯車の歯が含まれており、ドライブ ピニオンとの直接統合が可能です。これにより、別個のギアが不要になり、機械の設計が簡素化され、重量が軽減されます。オプションには、内歯車、外歯車、または歯のない構成が含まれます。

取り付けの柔軟性

旋回リングは通常、内輪と外輪のボルト穴を使用して取り付けられます。これにより、機械構造への統合が容易になります。ボルト穴付きのフランジ設計が一般的で、確実な取り付けが可能です。

製造工程：原材料からリング完成まで

高品質の旋回リングの製造には、高度な鍛造、機械加工、熱処理能力が必要です。華西はこれらの分野に多額の投資を行ってきました。

リング式鍛造

このプロセスは、鋼のインゴットまたはビレットを加熱してリング形状に鍛造することから始まります。華西3,600トンの油圧プレス、5mのリングミル、電動油圧ハンマーを使用して材料を成形します。この鍛造プロセスにより、鋼の粒子構造が整えられ、強度、靭性、耐疲労性が向上します。

精密加工

リングは鍛造後、精密機械加工を施します。華西2～5mの立型旋盤、5mのNCボール盤などの先進設備を備えています。これらの機械は、完成品の旋回リングに必要な正確な寸法、ボルト穴、歯車の歯を製造します。 CNC テクノロジーの使用により、一貫性と精度が保証されます。

熱処理

熱処理は、旋回リングに必要な機械的特性を達成するために重要です。このプロセスには通常、焼きならし、焼きなまし、焼き入れ、焼き戻しが含まれます。風力タービンなどの要求の厳しい用途では、42CrMo4V などの材料が使用され、必要な強度と靭性を達成するには特定の熱処理パラメータが必要です。

品質管理と検査

華西完璧な品質保証システムと最新の物理化学的検査設備を完備しています。品質部門はゼネラルマネージャーに直属し、生産プロセスの各段階を厳格に管理します。これにより、不適合品が倉庫に入ったり、次の工程に移動したり、工場から流出したりすることがなくなります。

主要産業全体にわたるアプリケーション

の回転リングから華西重量物を確実に回転させる必要があるさまざまな産業で使用されています。

• 風力– 旋回リングは風力タービンの重要なコンポーネントであり、ヨー システム (ナセルを風に向ける) とピッチ システム (ブレードの角度を調整する) で使用されます。リングは極端な気象条件に耐え、何十年にもわたって信頼性の高い動作を提供する必要があります。

• 建設と掘削– 掘削機、クレーン、高所作業車の回転運動は旋回リングに依存しています。これらの機械は、重い負荷と頻繁な振動を伴う厳しい環境で動作します。

• マテリアルハンドリング– 港湾クレーン、船舶アンローダー、スタッカーリクレーマーは、旋回リングを使用してブームやハンドリング機器を回転させます。リングは高負荷と頻繁なデューティ サイクルに対応する必要があります。

• 鉱山機械– ドラグラインやバケットホイール掘削機などの大規模採掘機械は、旋回リングを使用してその巨大な構造物を支持し、回転させます。

• 海洋および海洋– 旋回リングは、船舶クレーン、オフショアプラットフォームクレーン、および耐食性と信頼性が最重要視されるその他の海洋用途で使用されます。

• 産業機械– ロボットからターンテーブルに至るまで、多くの種類の産業機器は、正確な回転制御のために旋回リングを使用しています。

よくある質問

Q: 旋回リングとは何ですか?またその機能は何ですか?

A: ターンテーブル ベアリングとも呼ばれる旋回リングは、軸方向の力、半径方向の力、および転倒モーメントを同時にサポートできる大型ベアリングです。重い荷重を支えながら構造物を回転させることができます。用途には、クレーン、掘削機、風力タービン、高所作業車などがあります。

Q: 旋回リングにはどのような素材が使用されていますか?

A: 一般的な材料には、50Mn、42CrMo、C45 などがあります。風力タービンなどの要求の厳しい用途には、42CrMo4V などの高級材料が使用されます。華西は、炭素鋼、ステンレス鋼、合金鋼、二相鋼の回転リングを提供しています。

Q: 旋回リングはカスタマイズできますか?

A: はい。華西顧客の図面またはサンプルに従って旋回リングを製造できます。オプションには、さまざまな直径、ギア構成 (内部、外部、または歯なし)、取り付け穴のパターンが含まれます。

Q: Huaxi は旋回リングの製造に関してどのような認証を取得していますか?

答え:華西ISO9001、ドイツTUV Rheinland ISO9001 & PED、中国船級協会認定、AQSIQクラスA輸出企業評価、BV工場認定を取得しています。これらの認証は、国際的な品質および安全基準への準拠を証明します。

Q: 旋回リングはどのような業界で使用されていますか?

A: 旋回リングは、風力発電、建設および掘削、マテリアルハンドリング、鉱山、海洋および海洋、および一般産業機械で使用されます。

Q: 旋回リングの一般的な直径範囲はどれくらいですか?

A: 旋回リングの直径は通常 0.4 ～ 10 メートルの範囲ですが、用途によってはさらに大きなサイズが必要な場合もあります。

結論

の回転リングから華西 は、現代の産業を動かす機械の重要なコンポーネントです。スムーズで制御された回転を可能にしながら複合荷重を処理できるその能力は、風力タービンから建設機械に至るまでの用途に不可欠なものとなっています。リング鍛造から精密機械加工、熱処理までの製造工程では、高度な能力と厳しい品質管理が求められ、華西多額の投資を行ってきました。

年間 35,000 トンを超えるリング型鍛造品の生産、包括的な設備基盤、一連の国際認証を備え、華西は、28 か国の顧客にとって有能なパートナーとしての地位を確立しています。同社は、標準製品とカスタム製品の両方を製造できる能力と、品質へのこだわりを兼ね備えており、旋回リングおよび関連コンポーネントの信頼できる供給源となっています。

産業、風力、建設用途向けの旋回リングの信頼できるサプライヤーをお探しの場合、またはカスタム仕様と価格についてご質問がある場合は、次のことをお勧めします。コンタct私たち 今日。
